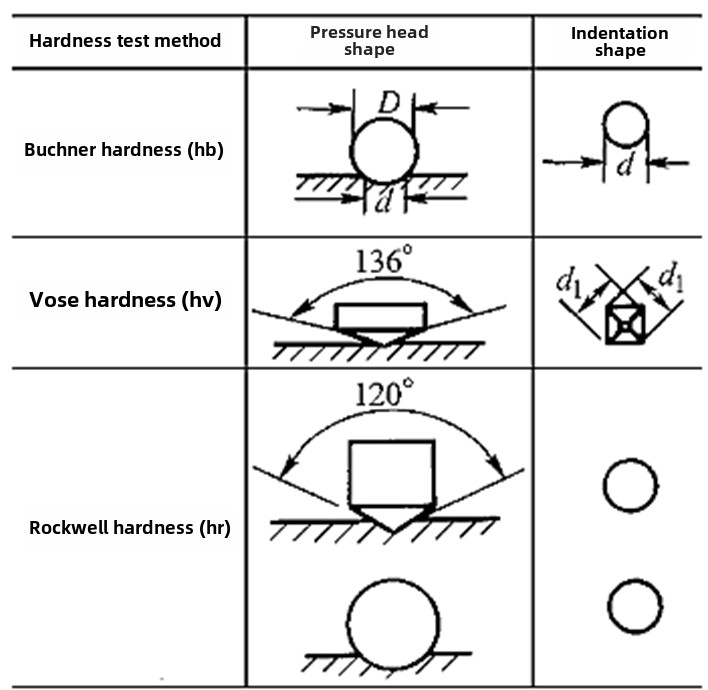

Qismlarning qattiqligini o'lchashda hamma qattiqlikni ko'rsatishning uchta keng tarqalgan usulini biladi, ya'niBrinell qattiqligi (HB), Rokvell qattiqligi (HR) va Vickers qattiqligi (HV). Biroq, dastlabki ikkita qattiqlik uchun siz ba'zan boshqa yozish usullarini ko'rasiz, masalan Brinell qattiqligi HBS va HBW ga bo'linadi, Rokvell qattiqligi HRA, HRB, HRC va boshqalarga bo'linadi. Ushbu turli xil yozish usullari o'rtasidagi farqlar qanday?
Avval ko'rib chiqaylikBrinell qattiqligi. O'lchov printsipi qotib qolgan po'latdan yasalgan to'p yoki diametri D bo'lgan karbid sharni ishlatishdan iborat bo'lib, mos keladigan sinov kuchi F bilan materialning yuzasiga bosiladi. Sinov kuchini ma'lum vaqt davomida ushlab turgandan so'ng, sinov kuchi chiqariladi va qoldiq chuqurlikning o'rtacha diametri d o'qish mikroskopida o'lchanadi. Qattiqlik qiymati sferik toj girintisining birlik yuzasiga bosim bilan ifodalanadi. Haqiqiy o'lchov d qiymatini o'lchash va keyin qattiqlik qiymatini olish uchun jadvalni qidirish orqali olinishi mumkin.
HBS va HBW o'rtasidagi farqishlatiladigan turli xil to'p boshi materiallarida yotadi. HBS, qattiqlik qiymati 450HBS dan kam bo'lgan materiallarni o'lchash uchun tez-tez ishlatiladigan, qotib qolgan po'latdan yasalgan shar indenter bilan o'lchangan Brinell qattiqligi qiymatini ifodalaydi. HBW karbid indenter bilan o'lchangan Brinell qattiqlik qiymatini ifodalaydi va qattiqlik qiymati 450 ~ 650 HBW bo'lgan materiallarni o'lchash uchun ishlatiladi. Turli xil qattiqlikdagi materiallar uchun mos keladigan to'p boshini tanlash kerak, aks holda o'lchov natijasi indenter to'pi deformatsiyasi tufayli noto'g'ri bo'lishi mumkin.
Biroq, eng so'nggi GB / T 231 standartida faqat karbid sharli indenterlardan foydalanishga ruxsat berilgan va Brinell qattiqligi belgisi HBW hisoblanadi. HB ham, HBS ham eskirgan.
Brinell qattiqligi o'lchovidan foydalanib, katta qoldiq chuqurlik maydoni tufayli u materialning o'rtacha qattiqligini yanada aniqroq aks ettirishi mumkin va o'lchov ma'lumotlari barqaror, shuning uchun u katta yoki notekis tuzilmalarga (masalan, quyma temir) ega materiallarni o'lchash uchun ishlatilishi mumkin. Brinell qattiqligi va kuchlanish kuchi o'rtasida ma'lum bir bog'liqlik mavjud, shuning uchun materialning mustahkamlik qiymati uning qiymatiga qarab baholanishi mumkin. Brinell qattiqligi o'lchovining katta chuqurligi tufayli u tayyor mahsulotlar yoki yupqa metall plitalarning qattiqligini o'lchash uchun mos kelmaydi. U asosan xom ashyo yoki yarim tayyor mahsulotlar, masalan, quyma temir,-rangli metallar (-rangli metallar) va qattiqligi pastroq bo'lgan po'lat (masalan, tavlangan, normallashtirilgan va temperaturali po'lat) kabi qattiqlikni o'lchash uchun ishlatiladi.
Keling, ko'rib chiqaylikRokvellning qattiqligi. Rokvellning qattiqligini o'lchash uchun olmos konus yoki qotib qolgan po'lat sharni indenter sifatida ishlatadi. Sinov bosimi F ta'sirida indenter material yuzasiga bosiladi. Belgilangan vaqtni saqlagandan so'ng, asosiy sinov kuchi chiqariladi, dastlabki sinov kuchi saqlanadi va qoldiq chuqurlik chuqurligi o'sishi yordamida qattiqlik qiymati hisoblanadi. Haqiqiy o'lchash paytida Rokvellning qattiqligi qiymatini to'g'ridan-to'g'ri sinov mashinasining terish orqali o'qish mumkin.

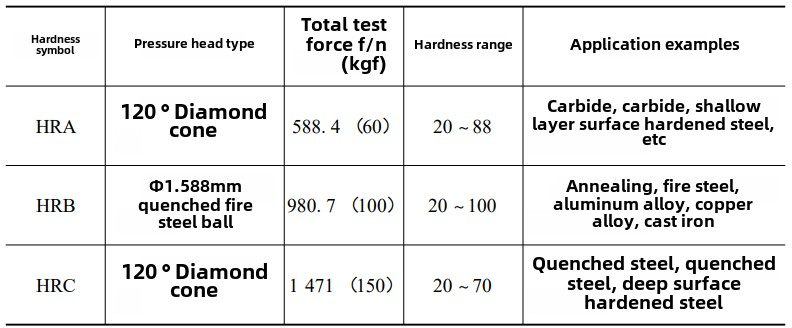

HRA, HRB va HRC o'rtasidagi farq indenter va ishlatilgan sinov kuchidagi farqda yotadi. Tafsilotlar uchun quyidagi jadvalga qarang.
Aslida, Rockwell qattiqlik shkalasi nafaqat A, B va C ga bo'linadi, balki D dan K gacha. Boshqa ko'plab shkalalar mavjud bo'lib, ular turli xil materiallar turlariga, qattiqlik va qalinlikka qarab tanlanishi mumkin. Tafsilotlar uchun GB/T 230 standartiga qarang.(MID Xitoyning eng yaxshi cnc nozik qismlarini qayta ishlash kompaniyasidir. Kompaniya murakkab uskunalarga ega, yuqori aniqlikdagi qiyinchilik darajasidagi qismlarga professional ishlov beradi. Tibbiyot, aviatsiya, robototexnika va boshqa sohalarni qayta ishlashda yaxshi va boy tajribaga ega.)
Rokvellning qattiqligio'lchov tezligi, soddaligi, kichik chuqurlik va katta qattiqlikni o'lchash diapazoni afzalliklariga ega. U tayyor mahsulotlarni yoki ingichka ish qismlarini o'lchash uchun ishlatilishi mumkin. Biroq, ma'lumotlarning aniqligi, barqarorligi va takrorlanishi Brinell qattiqligi kabi yaxshi emas. Odatda namuna yuzasining turli qismlarida uchta nuqtani sinab ko'rish va o'rtacha qiymatni materialning Rokvell qattiqligi qiymati sifatida qabul qilish kerak. Qattiqlikni o'lchashning aniqligini ta'minlash uchun Rokvell qattiqligi odatda notekis tuzilishga ega materiallarni o'lchash uchun mos kelmaydi.(mēngīmī: iMechanicsmī)
