Asbob geometriyasi va kirish cheklovlari: aniq ishlov berishda oddiy ko'r dog'lar {{0} Yangiliklar

To'q metal ishlov berish jarayonida men tez-tez keskin ichki burchaklar, chuqur va tor groovlar, chuqur va tor groovlar yoki butunlay to'g'ri burchakli bo'shliqlar bo'lgan dizayn rasmlariga duch kelaman. Ushbu dizaynlar 3D modelida oqilona tuyulishi mumkin bo'lsa-da, ular to'g'ridan-to'g'ri CNC dasturiy ta'minotida cheklangan.

1. Asbob diametrining jismoniy cheklanishi

Asboblar cheksiz ingichka emas; Ular har doim diametri bor. Masalan, keng tarqalgan chegaraning minimal diametri bu haqida1mm(ingichka vositalar sindirishga moyil).Bu degani:

Bo'shliqlarning ichki burchaklari mukammal to'g'ri burchakka ishlov berilishi mumkin emas va faqat yumaloq burchakka "flidlash" mumkin.
Tomoshoh chuqurroq, asbobning qat'iyligi, tebranish va deformatsiya xavfini oshiradi.

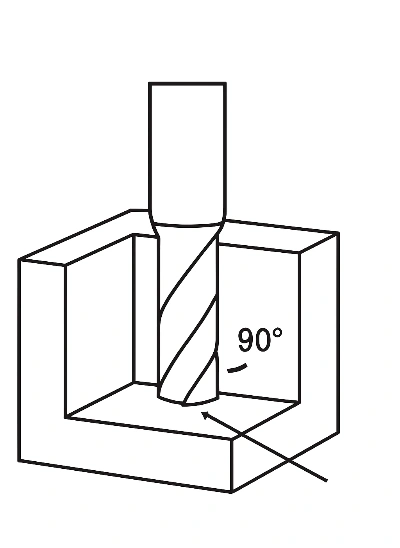

When an end mill enters a cavity, the internal corner naturally forms a radius and cannot be machined into a sharp angle

2. Yugurish burchagi uchun bosh barmog'ingiz

Agar bo'shliq chuqurligi bo'lsa, amaliy tajribamizga asoslanadi9mm, ichki burchak radiusidan kattaroq yoki unga teng bo'lishi tavsiya etiladi3mm(chuqurlikning taxminan 1/3). Bu ishlov berish paytida haddan tashqari kiyinmasdan asbobga muammosiz kirishga imkon beradi.

Comparison of reasonable corner radius vs. sharp corner design: sharp corners block the tool path; rounded corners allow smooth cutting

3. Chuqur groov va asboblarning mustahkamligi

Ko'plab dizaynerlar, ikkalasi ham chuqur va tor bo'lgan yalang'ochlarni loyihalashni afzal ko'rishadi. Biroq, uning kuchliligi, uning qattiqligi yomonroq, uni kesish paytida egilishga moyil bo'lishini tushunish muhimdir:

Groovning pastki qismida o'lchamdagi aniqlik kamayadi.
Kambag'al sirtni tugatish.
Hatto asboblar sinishi, xarajatlarni ko'paytirish.

Long, thin tools cutting deep slots tend to bend and vibrate.

4. Dizaynerlar va xaridlar bo'yicha tavsiyalar

Tasvirlar uchun asboblarning geometrik cheklovlarini hisobga olgan holda, bir nechta to'g'ridan-to'g'ri foyda keltiradi:

Dizaynlarni o'zgartirish, o'zgartirish va aloqa vaqtini kamaytirish osonroq.
"Ko'ngilmaydigan" dizaynlar tufayli qo'shimcha xarajatlardan qochish.
Etkazib berish samaradorligini oshirish.

Shuning uchun Evropada va AQShning ko'plab mijozlari dizayn paytida yumaloq burchaklar va groover kengliklarga alohida e'tibor berishadi, ba'zi maishiy fabrikalar va dizaynerlar ko'pincha bu jihatlarni e'tiborsiz qoldiradilar.

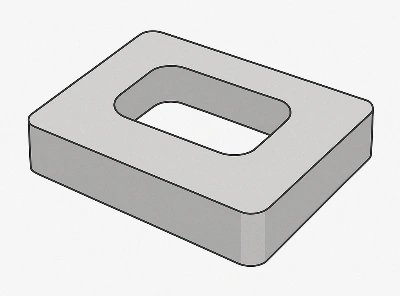

Optimized design: larger radii, reasonable slot width, more efficient machining

Amaliy xulosa:

Aniq ishlov berishda, asbob geometriyasi dizaynni ishlab chiqarishi mumkinligini ta'kidlaydi. Oddiy printsipga amal qilish orqali"Burchak radiusi kattaroq yoki bo'shliqning 1/3 qismiga teng yoki haddan tashqari chuqur / tor uyalardan qochish",Ko'p ishlov berish masalalarini oldini olish mumkin.

Bukurtajriba
Bishenda biz ishlay boshlamasdan oldin mijozlar rasmlarini va radius va uy-ro'zni optimatikalarini ko'rib chiqish orqali ushbu tamoyilni erta qo'llaymiz. Bu nafaqat iqtisodiy qayta loyihalashtirishni oldini oladi, balki samarali ishlab chiqarish, barqaror sifatni qadrlaydigan ko'plab Evropa va AQSh ishlab chiqaruvchilarining umidlari bilan bog'liq.
